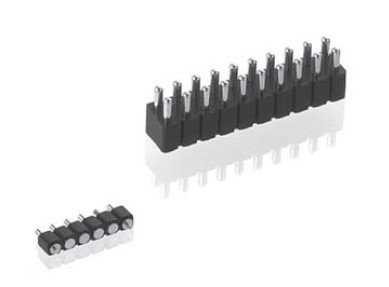

    • 弹针连接器 2.54mm间隔/单列/双列/表面贴装 基本模块式弹针连接器,带定位针的表面贴装式,车针为低断面中空针头结构。

    • Tel:0510-85578880


基本模块式弹针连接器,带定位针的表面贴装式,车针为低断面中空针头结构。



技术规格

绝缘体黑色玻璃填充聚脂PCT-GF30-FR
可燃性 UL94V-O
针头和针筒黄铜CuZn36Pb3(C36000)
弹簧不锈钢×12CRNI177,符合DIN17224
最大行程 1.4mm(零件号为811/813-…-021101的连接器为1.15mm )
弹力初始弹力0.25N,在1/2行程处弹力为0.6N
机械寿命 100,000个循环
工作电流最大3.5A
接触电阻 15mΩ(半途处静态测量)
表面贴装端子的共面性最大0.1mm(在25mm长的连接器上测得)



NNN代表针数:用要求的针数替代NNN。例如:对16针双列型,将
813-SS-NNN-30-021101变为813-SS-016-30-021101。



811-SS-NNN-30-XXX101
表面贴装弹针连接器,低断面,单列,带两个定位针
现有车针数目: 2到10
(标准车针数目:10)



813-SS-NNN-30-XXX101
表面贴装弹针连接器,双列,带四个定位针
现有车针数目: 4到20
(标准车针数目:20)



可供连接器高度
初始高度A(mm) 行程(mm) 塑料主体高度B(mm) XXX代码
         4.5                     1.15                    2.95                        021
         5                        1.4                      2.95                        022
         5.5                     1.4                      2.95                        023
          6                       1.4                        4                           024
         6.5                     1.4                        4                           025
          7                       1.4                        4                           026
         7.5                     1.4                        4                           027
