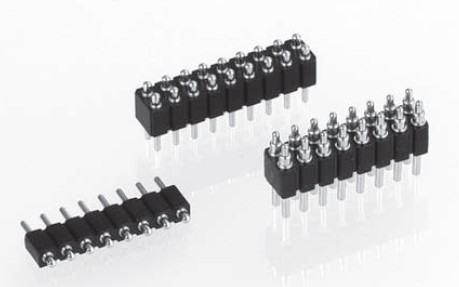

弹簧针连接器 2.54MM间隔/单列/双列/焊尾

    • 弹簧针连接器 2.54MM间隔/单列/双列/焊尾 带弹簧加载车针(SLC)和焊尾的低阻力模块式连接器,车针为改进型定型针头结构。

    • Tel:0510-85578880


带弹簧加载车针(SLC)和焊尾的低阻力模块式连接器,车针为改进型定型针头结构。



技术规格


绝缘体 黑色玻璃填充聚脂PCT-GF30-FR
可燃性 UL94V-O
针头和针筒 黄铜CuZn36Pb3(C36000)
弹簧 琴用钢丝,符合DIN17223,镀金
最大行程 1.4mm
弹力 初始弹力0.25N,在1/2行程处弹力为0.85N
机械寿命 50,000个循环
工作电流 最大3.5A
接触电阻 10mΩ(半途处静态测量)



NNN代表针数:用要求的针数替代NNN。例如:对16针单列型,将811-
SS-NNN-30-002101变为811-SS-016-30-002101。



811-S1-NNN-10-XXX101
直弹针连接器,低断面,焊尾,单列
现有车针数目: 2到64
(标准车针数目:64)



813-S1-NNN-10-XXX101
直弹针连接器,低断面,焊尾,双列
现有车针数目: 4到72
(标准车针数目:72)



813-SS-NNN-10-474101
直弹针连接器,焊尾,双列
现有车针数目: 4到64
(标准车针数目:64)



可供连接器高度
初始高度A(mm) 塑料主体高度B(mm) XXX代码
       6                                4                            014
     6.5                               4                            015
       7                                4                            016
     7.5                               4                            017
