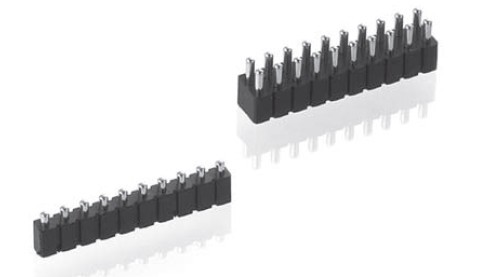

基本模块式弹针连接器，表面贴装式，车针为改进型定型针头结构。

技术规格

绝缘体黑色玻璃填充聚脂PCT-GF30-FR
可燃性 UL94V-O
针头和针筒黄铜CuZn36Pb3（C36000）
弹簧琴用钢丝，符合DIN17223，镀金
最大行程 1.4mm
弹力初始弹力0.25N，在1／2行程处弹力为0.85N
机械寿命 50,000个循环
工作电流最大3.5A
接触电阻 10mΩ（半途处静态测量）
表面贴装端子的共面性最大0.1mm（在25mm长的连接器上测得）

NNN代表针数：用要求的针数替代NNN。例如：对16针双列型，将
813-S1-NNN-30-014101变为813-S1-016-30-014101。

811-S1-NNN-30-XXX101
表面贴装弹针连接器，低断面，单列
现有车针数目： 2到10
（标准车针数目：10）

813-S1-NNN-30-XXX101
表面贴装弹针连接器，低断面，双列
现有车针数目： 4到20
（标准车针数目：20）

可供连接器高度
初始高度A（mm） 塑料件高度B（mm） XXX代码
       6                         4                        014
     6.5                        4                        015
       7                         4                        016
      7.5                       4                        017
