公跳线 2.54mm间隔

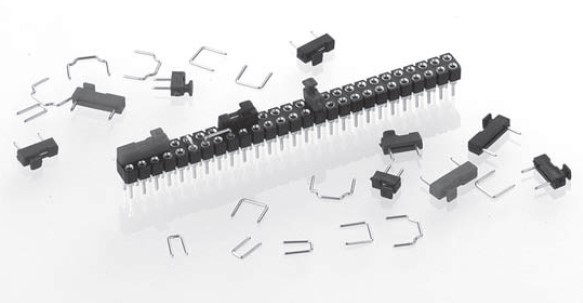

    • 公跳线 2.54mm间隔 有带绝缘的和不带绝缘的两种类型,脚间距有2.54、5.08及7.62mm,用于标准插座车针上。

    • Tel:0510-85578880


有带绝缘的和不带绝缘的两种类型,脚间距有2.54、5.08及7.62mm,用于标准插座车针上。



技术规格(通用规格见第43页)
绝缘体黑色玻璃填充聚脂PBT-GF30-FR
可燃性 UL94V-O
车针黄铜CuZn36Pb3 (C36000)
连接针Φ 0.56mm
机械寿命最小100个循环
额定电流 3A
接触电阻最大10mΩ
绝缘强度最小1,000VRMS



插座连接器用跳线,B=2.54mm,不带绝缘(图1)
999-11-110-10
插座连接器用跳线,B=2.54mm(图2):
999-11-210-10
黑色绝缘
999-11-210-11
红色绝缘



插座连接器用跳线,B=5.08mm,不带绝缘(图3)
999-11-112-10
插座连接器用跳线,B=5.08mm(图4):
999-11-220-10
黑色绝缘
999-11-220-11
红色绝缘



插座连接器用跳线,B=2.54mm,不带绝缘(图1)
999-11-113-10
插座连接器用跳线,B=2.54mm(图2):
999-11-230-10
黑色绝缘
999-11-210-11
红色绝缘



备选项
不带绝缘的线径为0.50mm(代替0.56mm)的跳线
宽度B(MM)        零件号
2.54               999-51-110-10
5.08               999-51-112-10
7.62               999-51-113-10
