插座连接器2.54mm 匹配插针Φ0.47mm/单列/载体组件

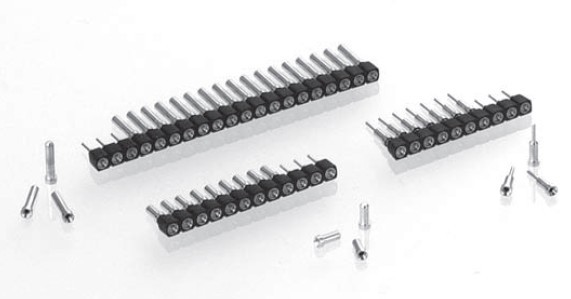

    • 插座连接器2.54mm 匹配插针Φ0.47mm/单列/载体组件 “零断面”插座连接器,用于焊接到PCB上的单个插座车针,供货时装在一次性载体上。

    • Tel:0510-85578880


“零断面”插座连接器,用于焊接到PCB上的单个插座车针,供货时装在一次性载体上。



技术规格

绝缘体黑色玻璃填充聚脂PCT-GF30-FR
可燃性 UL94V-O
车针体黄铜CuZn36Pb3(C36000)
接触簧爪(4爪) 铍铜合金(C17200)
匹配插针Φ 0.40到0.56mm
插拔力插入力:2N,典型值,拔出力:1N,典型值
(抛光钢量规,Φ0.43mm)
机械寿命最小500个循环
额定电流 3A
接触电阻最大10mΩ
绝缘强度最小1,000VRMS



NN代表针数:用要求的针数替代NN。例如:对8针单列型,将
714-83-1NN-41-001101变为714-83-108-41-001101。



712-PP-1NN-41-001101
带标准插座车针的单排载体,带焊尾
现有车针数目: 2到64
(标准车针数目:64)



714-PP-1NN-41-001101
单排载体,带低断面车针,用于焊接到厚度为1到2.6mm的PCB上孔径为
1.4-1.8mm的孔内
现有车针数目: 2到64
(标准车针数目:64)



714-PP-1NN-41-014101
单排载体,带低断面车针,用于焊接到厚度为1到5mm的PCB上孔径为
1.4-1.8mm的孔内
现有车针数目: 2到64
(标准车针数目:64)



根据要求可提供双列一次性载体
