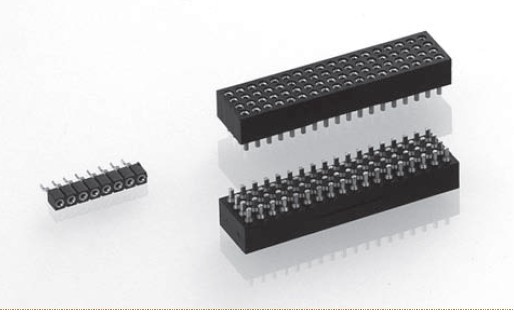

插座连接器2mm 单列/四列/表面贴装

    • 插座连接器2mm 单列/四列/表面贴装 “硬性公制”PCB插座连接器,表面贴装。

    • Tel:0510-85578880


“硬性公制”PCB插座连接器,表面贴装。



技术规格

绝缘体黑色玻璃填充聚合物LCP-GF30-FR
(837...30-291101系列为PCT-GF30-FR)
可燃性 UL94V-O
车针体黄铜CuZn36Pb3(C36000)
接触簧爪(6爪) 铍铜合金(C17200)
匹配插针Φ0.40到0.66mm, 0.50mm
插拔力插入力:0.7N,典型值,拔出力:0.4N,典型值
(抛光钢量规,Φ0.46mm)
机械寿命最小500个循环
额定电流 3A
接触电阻最大10mΩ
绝缘强度最小1,000VRMS
表面贴装端子的共面性最大0.1mm(在25mm长的连接器上测得)



NNN代表针数:用要求的针数替代NNN。例如:对16针单列型,将
831-87-NNN-40-001101变为831-87-016-40-001101。



837-83-NNN-30-291101
表面贴装插座连接器,四列,立式安装,浮动插针
现有车针数目: 72到200
根据要求可提供其它针数



831-PP-NNN-40-001101
表面贴装插座连接器,单列,卧式安装
现有车针数目: 2到50
(标准车针数目:50)
12个以上车针的连接器,共面性问题要明确
提出
